Dahua VTNS1060A switch PoE 6 porte 24V videocitofono IP monitor VTH Cat5e DIN rail

Switch PoE Dahua VTNS1060A 6 porte 24VDC alimentazione segnale Cat5e fino 6 monitor interni VTH videocitofono IP Dahua 2 porte uplink cascata LAN RJ45 DIN rail 179x107x30mm 45W. 6 porte PoE 24V alimentazione segnale Cat5e monitor interni VTH in un cavo. 2 porte uplink collegamento cascata switch LAN router ampliamento rete. Fino 6 monitor VTH per switch cascata fino 30 dispositivi sistema grande. DIN rail guida TS-35 installazione quadro elettrico vano tecnico ordinato. Cat5e cablaggio standard distanza flessibile posa semplice qualsiasi edificio. 45W max 0,2W standby efficienza energetica alta consumi ridotti operativi. Esclusivo protocollo Dahua IP postazioni VTH compatibilità certificata. 179x107x30mm compatto leggero 300g installazione discreta qualsiasi punto.

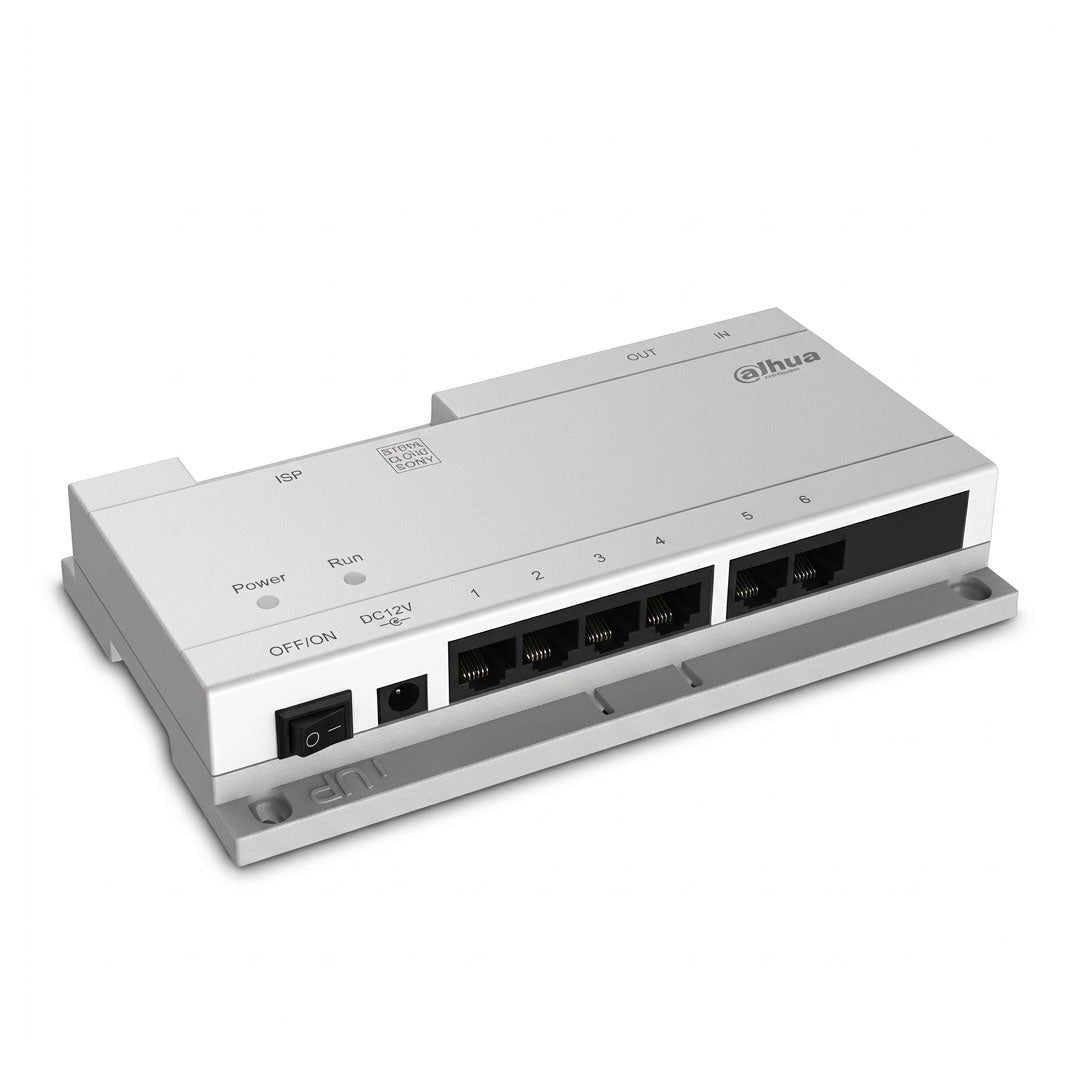

Il Dahua VTNS1060A è lo switch PoE dedicato a 6 porte per l'alimentazione e la distribuzione del segnale ai monitor interni VTH dei sistemi di videocitofonia IP Dahua: trasmette segnale + alimentazione 24 VDC su singolo cavo Cat5e fino a 6 monitor interni per switch, con 2 porte uplink per il collegamento in cascata e alla rete LAN, montaggio su guida DIN TS-35, potenza massima 45 W e consumo in standby di soli 0,2 W. Il componente che semplifica radicalmente la distribuzione dei monitor interni VTH negli appartamenti di un condominio o negli ambienti di un edificio commerciale.

Il problema che risolve: alimentazione e segnale ai monitor VTH con un unico cavo

Senza il VTNS1060A, ogni monitor interno VTH richiederebbe due cavi separati: uno per il segnale di rete (Cat5e) e uno per l'alimentazione (cavo di potenza 24V). In un condominio con 6 appartamenti su 3 piani, questo significa 12 cavi invece di 6. Con il VTNS1060A:

• Un solo cavo Cat5e per monitor — porta sia i dati che l'alimentazione 24 VDC grazie al protocollo PoE Dahua: la posa è la metà, il cablaggio è più ordinato e la manutenzione è più semplice
• Lo switch centralizza la distribuzione — da un unico punto (il vano tecnico o il quadro elettrico) partono tutti i cavi verso i monitor degli appartamenti: un'unica alimentazione 24V entra nel VTNS1060A e lui distribuisce potenza e segnale a tutti i 6 monitor collegati
• Montaggio su guida DIN — il VTNS1060A si installa direttamente nel quadro elettrico o nel centralino telecomunicazioni del condominio, integrandosi nell'infrastruttura tecnica esistente senza richiedere una scatola o un pannello dedicato

6 porte PoE + 2 porte uplink: la struttura che serve per ogni impianto

Il VTNS1060A dispone di due tipi di porte con funzioni distinte:

• 6 porte PoE Dahua (Cat5e) — ciascuna alimenta e connette un monitor interno VTH: si collega il cavo Cat5e alla porta dello switch, l'altro capo al monitor nell'appartamento, e il monitor è alimentato e connesso senza alimentatore separato
• 2 porte uplink — servono per due funzioni distinte:
  • Collegamento alla rete LAN/router — permette ai monitor VTH di comunicare con la postazione esterna VTO e con il server di gestione tramite la rete dell'edificio
  • Cascata con un secondo VTNS1060A — quando l'impianto richiede più di 6 monitor (fino a 30 in totale), si collega un secondo switch all'uplink del primo: ogni switch aggiunge 6 monitor ulteriori

Scalabilità: da 6 a 30 monitor con la cascata di switch

La capacità in cascata è la funzione che rende il VTNS1060A adatto a edifici di diverse dimensioni:

• 1 switch → 6 monitor: villetta bifamiliare o piccolo condominio con 6 unità abitative
• 2 switch in cascata → 12 monitor: condominio medio con 12 appartamenti
• 5 switch in cascata → 30 monitor (max): condominio di 30 unità, grande ufficio con reception multipla, hotel con videocitofonia in ogni stanza

La cascata si esegue collegando la porta uplink di uscita del primo switch alla porta uplink di ingresso del secondo: l'installazione è plug-and-play, senza configurazione.

Protocollo Dahua IP: esclusivo e certificato per i monitor VTH

Il VTNS1060A utilizza il protocollo proprietario Dahua IP per l'alimentazione PoE a 24V — diverso dal PoE standard IEEE 802.3af/at che usa 48V. Questo significa due cose importanti:

• Compatibile esclusivamente con i monitor VTH Dahua — non può alimentare dispositivi PoE standard (telefoni IP, telecamere PoE 48V): è lo switch dedicato al sistema videocitofonia Dahua
• Funzionamento garantito e certificato — il protocollo proprietario garantisce la piena compatibilità e l'interoperabilità con tutti i monitor VTH della gamma Dahua, senza rischi di incompatibilità o danni da tensione errata

Il VTNS1060A è il componente che la postazione esterna VTO2000A-C (disponibile nel catalogo Elettromarket) cita esplicitamente come soluzione di alimentazione PoE per i monitor interni dell'impianto.

45 W massimi, 0,2 W in standby: efficienza energetica per un dispositivo sempre acceso

Lo switch è un dispositivo sempre alimentato — deve essere pronto a ricevere le chiamate dalla postazione esterna 24 ore su 24. Il consumo in standby di soli 0,2 W è il dato che garantisce che questo "sempre acceso" non si traduca in un costo energetico significativo: in un anno di funzionamento continuo in standby, il consumo è circa 1,75 kWh — trascurabile. Il consumo massimo di 45 W a pieno carico (6 monitor tutti attivi) si verifica solo durante le chiamate attive.

Cosa occorre per completare l'impianto di videocitofonia con VTNS1060A

Il VTNS1060A è un componente dell'impianto e richiede gli altri elementi del sistema:

• Postazione esterna — es. VTO2000A-C (disponibile nel catalogo Elettromarket): il pannello con videocamera, pulsante e relè apertura porta
• Monitor interni VTH — es. VTH5221D, VTH2421FB: i monitor negli appartamenti, collegati al VTNS1060A via Cat5e
• Alimentatore 24V VTP2406 — l'alimentatore specifico da 24V che alimenta il VTNS1060A (non incluso nella confezione del solo switch)
• Cavi Cat5e — uno per ogni monitor VTH: dati + alimentazione in un solo cavo

Dati tecnici dettagliati

• 🏷️ Marca: Dahua
• 📋 Modello: VTNS1060A (DH-VTNS1060A)
• 🔌 Tipo: Switch PoE dedicato videocitofonia IP Dahua
• 🔢 Porte PoE: 6 — protocollo Dahua IP — 24 VDC — Cat5e
• 🔢 Porte uplink: 2 — LAN/router o cascata switch
• 📱 Monitor supportati: Fino a 6 per switch — fino a 30 in cascata
• 🔌 Cavo: Cat5e — segnale + alimentazione in un solo cavo
• ⚡ Alimentazione: 24 VDC / 2,5 A (alimentatore VTP2406 non incluso)
• 💤 Consumo standby: 0,2 W — max: 45 W (pieno carico)
• 🔧 Montaggio: Guida DIN TS-35
• 🌡️ Temperatura: -10°C ÷ +55°C

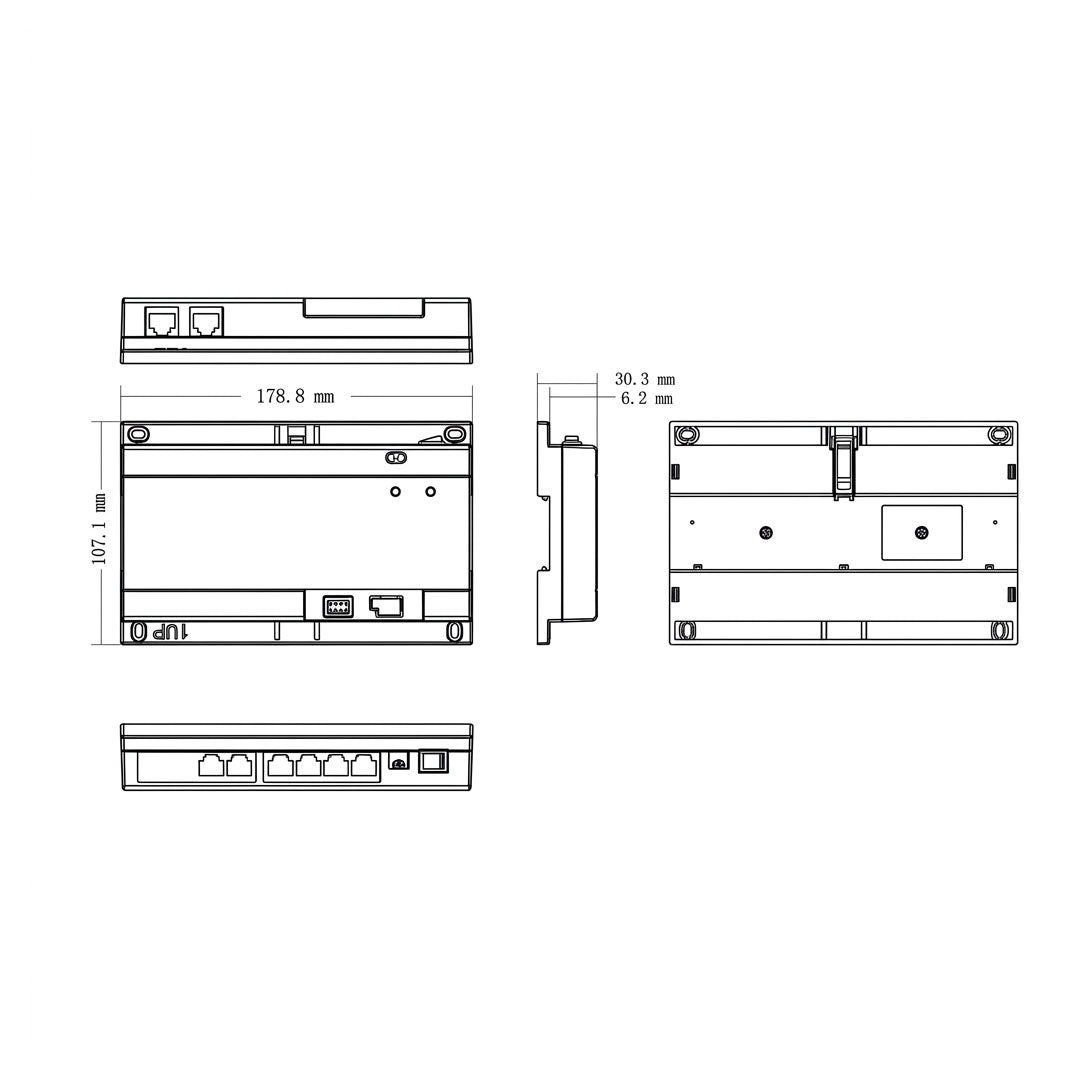

• 📐 Dimensioni: 178,8 × 107,1 × 30,3 mm
• ⚖️ Peso: 0,3 kg
• ✅ Compatibilità: Monitor VTH Dahua serie IP — NON compatibile con PoE standard 802.3af/at
• 🏠 Uso ideale: Distribuzione monitor VTH in condomini, uffici e edifici commerciali con impianti videocitofonia IP Dahua — da 1 a 30 monitor

Ordina ora il Dahua VTNS1060A: switch PoE 6 porte 24V, segnale+alimentazione su Cat5e, cascata fino 30 monitor, DIN rail, 0,2W standby — l'alimentatore intelligente dei monitor VTH del tuo impianto Dahua!
